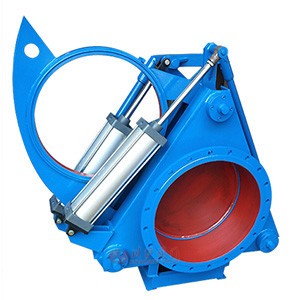

氣動盲板閥也稱FC643X眼睛閥主要由左閥體、右閥體、絲桿、閘板、密封圈、杠桿、汽缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開汽缸和翻板汽缸，夾緊、松開汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作，翻板汽缸驅動閘板完成開關動作。橡膠密封圈鑲鉗在閘板上，具有耐高溫、密封性能好、更換方便、使用壽命長等特點。
氣動盲板閥廣泛應用于工礦企業(yè)、市政、環(huán)保等行業(yè)的氣體介質管理系統(tǒng)中，尤其適用于有害、有毒、易燃氣體的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。
| 公稱壓力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
| 密封試驗壓力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
| 強度試驗壓力MPa | 0.375 | 0.225 | 0.15 | 0.075 |
| 驅動源 | 壓縮空氣0.4-0.6MPa | |||
| 適用溫度℃ | 丁腈橡膠 | 硅橡膠 | 氟橡膠 | |
| -20-100 | -20-250 | -20-300 | ||
| 適用介質 | 煤氣、其他可燃氣體 | |||
| 啟閉時間S | ≤60 | |||
| 主要零部件材料 | 閥體、閘板為碳鋼；閥桿為不銹鋼；密封圈為硅橡膠 | |||

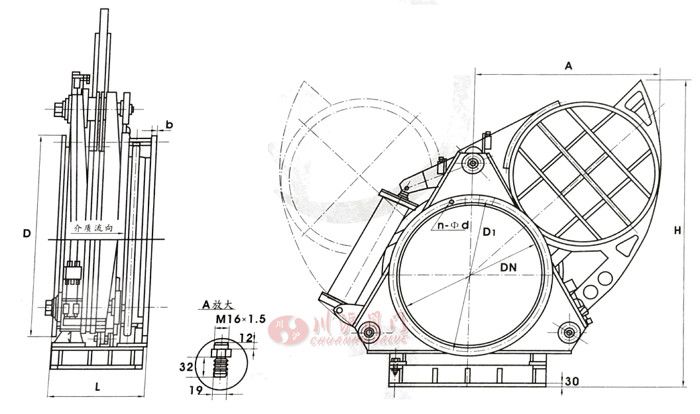

| DN | D | D1 | b | n-φd | L |
| 300 | 440 | 395 | 22 | 12-φ22 | 450 |
| 350 | 490 | 445 | 22 | 12-φ22 | 450 |
| 400 | 540 | 495 | 22 | 16-φ22 | 450 |
| 450 | 595 | 550 | 24 | 16-φ22 | 500 |
| 500 | 645 | 600 | 24 | 16-φ22 | 500 |
| 600 | 755 | 705 | 24 | 20-φ26 | 600 |
| 700 | 860 | 810 | 26 | 24-φ26 | 600 |
| 800 | 975 | 920 | 26 | 24-φ30 | 800 |
| 900 | 1075 | 1020 | 28 | 24-φ30 | 800 |
| 1000 | 1175 | 1120 | 30 | 28-φ30 | 800 |
